परिचय - घर की सही वायरिंग क्यों है अत्यावश्यक?
घर का हर कोना बिजली से जुड़ा होता है - लाइट, पंखा, एसी, रेफ्रिजरेटर, हीटर, टेलीविजन आदि। यदि इन सभी उपकरणों को जोड़ने वाली वायरिंग सही ढंग से नहीं की गई, तो न केवल बिजली का बिल बढ़ता है, बल्कि गंभीर सुरक्षा जोखिम भी पैदा होते हैं। भारत में हर साल लाखों लोगों को खराब वायरिंग के कारण शॉर्ट सर्किट, ओवरलोड, सॉकेट में जलना या यहाँ तक कि आग लगने की घटनाएँ रिपोर्ट होती हैं। उचित योजना, मानक के अनुसार केबल चयन और सही इंस्टॉलेशन से इन समस्याओं से बचा जा सकता है। इस लेख में हम 2026 के नवीनतम मानकों के अनुसार घर की वायरिंग की पूरी प्रक्रिया को विस्तृत रूप से समझेंगे।
भारत में घर की वायरिंग के प्रकार
भारतीय घरों में मुख्यतः तीन प्रकार की वायरिंग पद्धतियाँ प्रचलित हैं। प्रत्येक के फायदे, नुकसान और उपयोग के क्षेत्रों को समझना जरूरी है।
| वायरिंग प्रकार | विवरण | फायदे | नुकसान |
|---|---|---|---|
| कनसील्ड वायरिंग (Concealed Wiring) | दीवारों, छत और फ़्लोर के भीतर केबल्स को एन्क्लोज़ किया जाता है। | साफ-सुथरा लुक, धूल और नमी से सुरक्षा, रखरखाव आसान | शुरुआती लागत अधिक, रीवर्क में कठिनाई |
| सतही वायरिंग (Surface Wiring) - कंड्यूट | प्लास्टिक या मेटल कंड्यूट में केबल्स को बाहर की दीवार पर लगाना। | इंस्टॉलेशन तेज, परिवर्तन में लचीलापन, कम लागत | दिखावट कम आकर्षक, धूल व नमी के प्रभाव में आ सकता है |
| केसिंग व कैपिंग (Casing & Capping) | केबल को ग्रेडेड प्लास्टिक केसिंग में डालकर फिर कैपिंग से सील करना। | इंसुलेशन अच्छा, जलरोधक, छोटे प्रोजेक्ट में उपयुक्त | भारी लोड के लिए उपयुक्त नहीं, केसिंग की देर से घिसावट |
नए घर में आमतौर पर कनसील्ड वायरिंग को प्राथमिकता दी जाती है क्योंकि यह दीर्घकालिक सुरक्षा और सौंदर्य दोनों के लिहाज से बेहतर है। पुराने घरों या किराए के मकानों में सतही कंड्यूट वायरिंग अधिक प्रचलित होती है।
ISI मानक वायर्स और केबल्स - आकार व उपयोग
भारतीय मानक संस्थान (ISI) ने विभिन्न लोड क्षमताओं के लिए केबल के आकार निर्धारित किए हैं। नीचे सबसे सामान्य उपयोग में आने वाली केबल्स और उनके अनुशंसित अनुप्रयोगों की तालिका दी गई है।
| कंडक्टर आकार (sq mm) | नाम (जैसे: TWS, NYM) | अनुशंसित लोड (अम्पीयर) | मुख्य उपयोग |
|---|---|---|---|
| 1.5 | NYM 1.5 | 10-12 A | लाइटिंग, फैन, छोटे पावर सॉकेट (5A-6A) |
| 2.5 | NYM 2.5 | 20-25 A | सिंगल पावर सॉकेट (15A), टीवी, कंप्यूटर |
| 4 | NYM 4 | 30-35 A | एसी इनडोर यूनिट, वाटर हीटर, माइक्रोवेव |
| 6 | NYM 6 | 40-45 A | डबल एसी आउटडोर यूनिट, इलेक्ट्रिक हॉटवॉटर सिस्टम |
| 10 | NYM 10 | 55-60 A | मुख्य पावर लाइन, इन्डस्ट्रियल मोटर, बड़े एसी (2.5 टन +) |
ध्यान रखें कि केबल का चयन केवल आकार पर नहीं, बल्कि केबल के प्रकार (PVC, XLPE), तापमान रेटिंग और इंस्टॉलेशन के वातावरण (इनडोर/आउटडोर) पर भी निर्भर करता है।

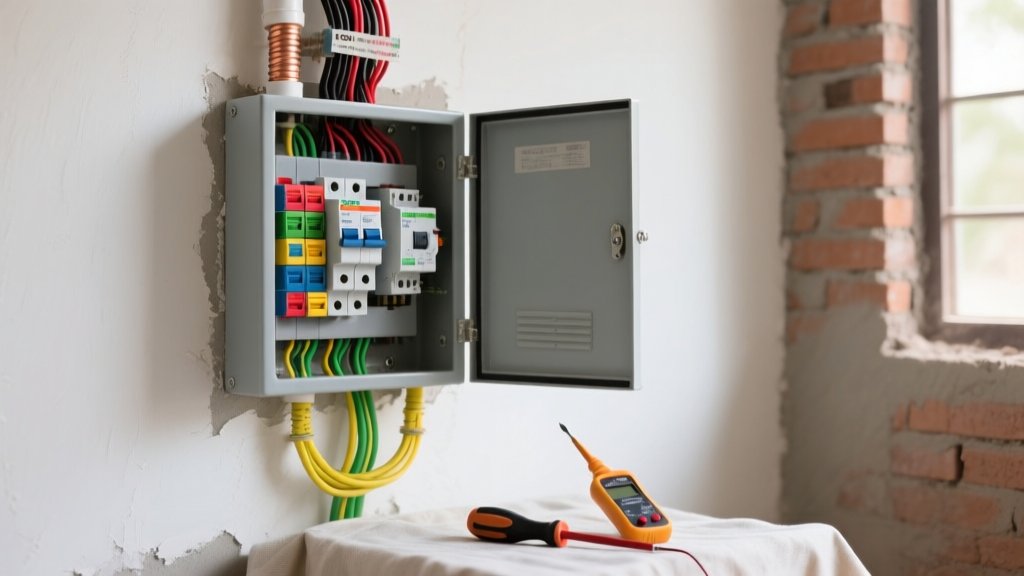

मुख्य वितरण बॉक्स (डिस्ट्रिब्यूशन बॉक्स - DB Box)
घर की पूरी विद्युत प्रणाली को नियंत्रित करने वाला मुख्य बिंदु DB बॉक्स कहलाता है। इसमें विभिन्न सुरक्षा उपकरण लगे होते हैं। नीचे प्रमुख घटकों की संक्षिप्त व्याख्या है:
- MCB (Miniature Circuit Breaker) - ओवरलोड और शॉर्ट सर्किट से बचाव के लिए स्वचालित ब्रेकर। प्रत्येक सर्किट के लिये अलग MCB लगाया जाता है।
- RCCB (Residual Current Circuit Breaker) - लीकेज करंट (इलेकट्रिकल लीकेज) की स्थिति में सर्किट को तुरंत कट कर देता है, जिससे इलेक्ट्रिक शॉक से बचाव होता है।
- ELCB (Earth Leakage Circuit Breaker) - पुरानी तकनीक, अब अक्सर RCCB से बदल दिया गया है।
- Isolator (इज़ोलेटर) - पूरे घर की विद्युत आपूर्ति को मैन्युअली बंद करने के लिये उपयोगी, विशेषकर मेंटेनेंस के समय।
घरों में दो प्रकार की सप्लाई होती है - सिंगल फेज़ (Single Phase) और त्रि फेज़ (Three Phase)। अधिकांश छोटे घरों में 230V सिंगल फेज़ सप्लाई प्रयोग होती है, जबकि बड़े बंगलों या जहाँ कई एसी यूनिट्स तथा बड़े मोटर लोड होते हैं, वहाँ 415V त्रि फेज़ सप्लाई की आवश्यकता पड़ सकती है। त्रि फेज़ सिस्टम में प्रत्येक फेज़ के लिये अलग MCB, और एक सामान्य RCCB लगाया जाता है।
स्विच बोर्ड की योजना - कहाँ, कितनी ऊँचाई पर और कितने स्विच?
स्विच बोर्ड (सर्किट स्विच बोर्ड) को अच्छी तरह से प्लान करना चाहिए ताकि उपयोग में सुविधा और भविष्य में बदलाव आसान हो। नीचे कमरे-प्रति स्विच बोर्ड के सामान्य मानक दिए गए हैं:
| कमरा / क्षेत्र | ऊँचाई (सेमी) | स्विच की संख्या (आवश्यकता अनुसार) | विशेष टिप्स |
|---|---|---|---|
| बेडरूम | 110-120 | 2-3 (लाइट, पंखा, एसी) | बेड के बगल में एक ही स्विच पर एसी और पंखा के लिए ड्युअल स्विच रखें। |
| किचन | 110-120 | 3-4 (लाइट, एक्सहॉस्ट फैन, रेफ्रिजरेटर, माइक्रोवेव) | सॉकेट के पास वाटर-प्रूफ कवर रखें, और ग्राउंडेड सॉकेट का प्रयोग करें। |
| बाथरूम | 110-120 | 2 (लाइट, एक्सहॉस्ट फैन) | सॉकेट नहीं रखें - यदि आवश्यक हो तो IP44 रेटेड सॉकेट लगाएँ। |
| लिविंग रूम | 110-120 | 3-5 (लाइट, टीवी, एसी, फैन) | मल्टी-गैजेट सॉकेट (2-3 पिन) का उपयोग करें। |
| हॉल / डाइनिंग एरिया | 110-120 | 2-3 (लाइट, फैन, डिशवॉशर) | डायनिंग टेबल के पास उच्च एम्पीयर सॉकेट रखें। |
स्विच बोर्ड की ऊँचाई हमेशा 110 से 120 सेंटीमीटर के बीच रखें। यह मानक ऊँचाई अधिकांश भारतीय घरों में आरामदायक पहुंच प्रदान करती है।
इयरथिंग (अर्थिंग) और ग्राउंडिंग - सुरक्षा का मूल स्तम्भ
इयरथिंग का मुख्य उद्देश्य विद्युत उपकरणों में फॉल्ट करंट को पृथ्वी में सुरक्षित रूप से बहाना है, जिससे उपयोगकर्ता को शॉक या आग लगने से बचाया जा सके। भारत में तीन प्रमुख इयरथिंग तकनीकें प्रयुक्त होती हैं:
- प्लेट इयरथिंग (Plate Earthing) - जमीन में एक बड़ी कॉपर या स्टील प्लेट दफ़न की जाती है, फिर केबल को इस प्लेट से जोड़ दिया जाता है। यह सबसे आम और भरोसेमंद विधि है।
- पाइप इयरथिंग (Pipe Earthing) - इंटीरियर पाइप या जल पाइप को ग्राउंडिंग के रूप में प्रयोग किया जाता है। यदि पाइप की सामग्री कॉपर या स्टील हो तो यह प्रभावी रहता है।
- केमिकल इयरथिंग (Chemical Earthing) - ग्राउंडिंग ग्रेड में विशेष रासायनिक मिश्रण (जैसे लावा पिट) भरकर इलेक्ट्रिकल प्रतिरोध को कम किया जाता है। यह उन क्षेत्रों में उपयोगी है जहाँ मिट्टी की प्रतिरोधी क्षमता बहुत अधिक होती है।
इयरथिंग का प्रतिरोध 5 ओम से कम होना चाहिए। इसे मापने के लिये "इयरथिंग टेस्टर" का प्रयोग किया जाता है। इयरथिंग की नियमित जांच (हर 2-3 साल में) कराना चाहिए।
कमरों के अनुसार लोड कैलकुलेशन - कैसे करें?
सही सर्किट ब्रेकर चुनने के लिये कुल लोड (वॉट में) का अनुमान लगाना आवश्यक है। नीचे एक साधारण लोड कैलकुलेशन टेबल दी गई है, जिसमें सामान्य भारतीय घरों के प्रमुख उपकरणों के औसत वॉटेज दर्शाए गए हैं।
| कमरा / क्षेत्र | उपकरण (औसत वॉटेज) | संख्या | कुल लोड (वॉट) |
|---|---|---|---|
| लिविंग रूम | LED लाइट 12W | 4 | 48 |
| फ़्लोर फैन 75W | 2 | 150 | |
| एसी 1.5 टन 1400W | 1 | 1400 | |
| टीवी 120W | 1 | 120 | |
| बेडरूम (प्रति) | LED लाइट 12W | 2 | 24 |
| सीलिंग फैन 55W | 1 | 55 | |
| एसी 1 टन 900W | 1 | 900 | |
| किचन | रेफ्रिजरेटर 150W | 1 | 150 |
| इंडक्शन स्टोव 2000W | 1 | 2000 | |
| माइक्रोवेव 1200W | 1 | 1200 | |
| एक्सहॉस्ट फैन 60W | 1 | 60 | |
| बाथरूम | LED लाइट 12W | 1 | 12 |
| एक्सहॉस्ट फैन 45W | 1 | 45 | |
| कुल अनुमानित लोड (वॉट) | ~ 9,200W | ||
कुल लोड को 230V (सिंगल फेज) में विभाजित करने पर करंट (A) = वाट / वोल्ट = 9200 / 230 ~= 40A आता है। इस करंट को ध्यान में रखते हुए 40A से थोड़ा अधिक (45A) MCB चुनें और प्रत्येक सर्किट को 15-20A के छोटे MCB में विभाजित करें। इस प्रकार लोड शेयरिंग और ओवरलोड से बचाव सुनिश्चित होता है।
सुरक्षा टिप्स और आम गलतियाँ - क्या न करें?
- ढीले कनेक्शन नहीं होने दें: टर्मिनल स्क्रू को सही टॉर्क (लगभग 3-4 Nm) से कसें। ढीले कनेक्शन से स्पार्क और आग लग सकती है।
- नॉन-स्टैंडर्ड या लो क्वालिटी केबल नहीं प्रयोग करें: ISI प्रमाणित केबल ही खरीदें। सस्ते कोरल या PVC केबल जल्दी टूटते हैं।
- एक ही सॉकेट पर अधिक लोड न लगाएँ: 15A सॉकेट पर 2400W से अधिक लोड नहीं रखें। एसी, हीटर, वाटर हीटर को अलग सर्किट में रखें।
- इयरथिंग को अनदेखा न करें: बिना इयरथिंग के कोई भी विद्युत कार्य पूर्ण नहीं माना जाता।
- कनसील्ड वायरिंग में केबल को टाई या बंधन न करें: अत्यधिक टाईंग से केबल के अंदर के कॉपर स्ट्रैंड्स क्षति पहुंचते हैं।
- सुरक्षा स्विच (RCCB) को हटाकर नहीं चलाएँ: इसे हमेशा सक्रिय रखें।
- बिजली कट होने पर तुरंत रीसेट न करें: कारण जांचें, फिर ही MCB रीसेट करें।
खर्च का मोटा हिसाब - प्रति वर्ग फुट कितना खर्च आएगा?
वायरिंग की लागत कई कारकों पर निर्भर करती है - घर का आकार, चुनी गई वायरिंग विधि, केबल का आकार, सुरक्षा उपकरण, इयरथिंग की गहराई आदि। नीचे एक सामान्य अनुमान दिया गया है (सटीक कीमत नहीं, केवल दिशा-निर्देश):
- कनसील्ड वायरिंग - Rs. 120-150 प्रति वर्ग फुट (केबल, लेटिंग, DB बॉक्स, MCB, RCCB, इयरथिंग शामिल)।
- सतही कंड्यूट वायरिंग - Rs. 80-100 प्रति वर्ग फुट (कंड्यूट, केबल, फिक्स्चर)।
- केसिंग/कैपिंग - Rs. 70-90 प्रति वर्ग फुट।
उदाहरण के लिये, 1500 वर्ग फुट के एक मध्यम आकार के घर में, यदि आप कनसील्ड वायरिंग चुनते हैं तो कुल खर्च लगभग Rs. 1,80,000 - Rs. 2,25,000 के बीच हो सकता है। इसमें DB बॉक्स, MCB, RCCB, इयरथिंग पिट और लेबर चार्ज शामिल हैं। यह खर्च आपके चयनित फिनिश, केबल की क्वालिटी और स्थानीय लेबर रेट के अनुसार बदल सकता है।
आंतरिक लिंक - आगे पढ़ें
घर की वायरिंग की योजना बनाते समय नीचे दिए गये लेखों को भी पढ़ें। ये आपके सम्पूर्ण निर्माण प्रोजेक्ट को अधिक व्यवस्थित बनाने में मदद करेंगे:
- How to Plan Electrical Wiring for Your New Home
- House Construction Stages Step-by-Step
- Concrete Curing Mistakes to Avoid
अक्सर पूछे जाने वाले प्रश्न (FAQ)
- क्या मैं खुद ही घर की वायरिंग कर सकता हूँ? भारत में 15 amp से अधिक के सर्किट या मुख्य DB बॉक्स की इन्स्टॉलेशन के लिये लाइसेंसधारी इलेक्ट्रिशियन (विज़न वर्किंग लाइसेंस) अनिवार्य है। DIY काम केवल लाइटिंग स्विच या छोटे सॉकेट के लिये ही किया जा सकता है।
- कनसील्ड वायरिंग में केबल का सही लेआउट कैसे तय करें? लिविंग रूम, बेडरूम और किचन के बीच मुख्य रूट को छत के बीम या फर्श के नीचे ले जाएँ। प्रत्येक कमरे के लिये एक 'ड्रॉइंग बॉक्स' बनाकर उस पर सर्किट्स को विभाजित करें।
- RCCB और ELCB में क्या अंतर है? RCCB (Residual Current Circuit Breaker) एक इलेक्ट्रॉनिक उपकरण है जो लीकेज करंट को 30mA पर ट्रिप कर देता है। ELCB (Earth Leakage Circuit Breaker) पुराने मीटर बॉक्स में लगे रिले-आधारित डिवाइस हैं, जो अब कम प्रयोग में हैं।
- किसी कमरे में दो एसी चलाने पर क्या अतिरिक्त DB बॉक्स की आवश्यकता होगी? हाँ, दो एसी (एकत्रित लोड 2.5 टन) का कुल लोड लगभग 3000W (~=13A) होगा। इसे अलग 20A MCB के साथ एक स्वतंत्र सर्किट में चलाएँ। यदि कुल लोड 40A से अधिक हो जाए तो मुख्य DB में नई फेज़ जोड़नी पड़ सकती है।
- इयरथिंग पिट की गहराई कितनी होनी चाहिए? सामान्यतः 2.5 मीटर (8 फूट) से 3 मीटर (10 फूट) की गहराई पर्याप्त होती है। यदि मिट्टी बहुत रेतदार या बहुत रॉक वाली हो तो गहराई बढ़ानी चाहिए।
निष्कर्ष - सुरक्षित और भरोसेमंद घर की वायरिंग के लिये क्या करें?
घर की वायरिंग को केवल एक तकनीकी कार्य नहीं, बल्कि जीवन सुरक्षा की नींव माना जाना चाहिए। सही केबल साइज, मानक DB बॉक्स, पर्याप्त इयरथिंग, और उचित लोड कैलकुलेशन के साथ ही आप एक सुरक्षित, ऊर्जा-कुशल और दीर्घकालिक घर बना सकते हैं। हमेशा लाइसेंसधारी इलेक्ट्रिशियन को काम पर रखें, नियमित रखरखाव करवाएँ और ऊपर दिए गये टिप्स को दैनिक उपयोग में लागू करें। इस तरह आप न केवल बिजली के शॉर्ट सर्किट या आग से बचेंगे, बल्कि अपने परिवार को भी सुरक्षित रख पाएँगे।
